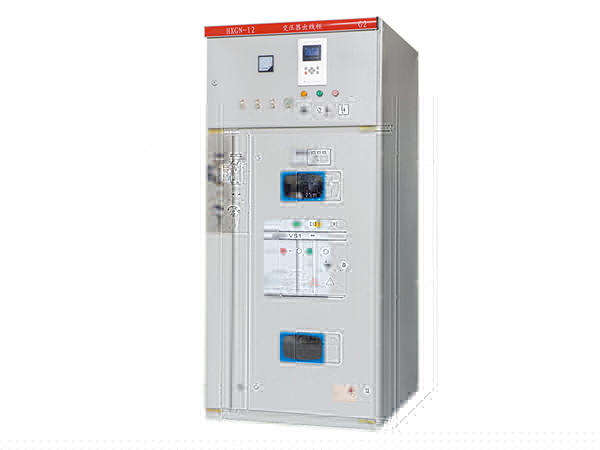

HXGN-12

免费咨询电话:0512-52969973

产品介绍

概述

HXGN-12交流金属封闭开关设备(以下简称环网柜)系三相交流额定12kV及以下、频率50Hz的户内箱式金属封闭开关设备,适用于工厂、小区住宅、高层建筑、学校和公园等场所的配电系统中,作为接受、分配电能及保护电器设备安全运行之用。环网柜符合GB/T 3906DL/T 404的要求,具有“五防”功能。并通过了国家高压电器质量监督检测中心全部型式试验。
2.正常使用条件
环境温度:最高温度+40℃,最低温度-15℃,且平均温度不大于+35℃。
海拔:不超过1000m
相对环境湿度:
日平均相对湿度不大于95%
月平均相对湿度不大于90%
日平均水蒸气压力不超过2.2kPa
月平均水蒸气压力不超过1.8kPa
周围空气:没有明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸气和盐雾的污染。
工作场所:来自开关设备和控制设备外部的振动或地动可以忽略。
电磁干扰:在二次系统中感应的电磁干扰的幅值不超过1.6kV
环网柜内使用的某些元器件及附件不符合上述条件以及使用条件与正常条件不符时, 由制造厂和用户协商解决。


主要技术参数

序号

项目

单位

参数

1

额定电压

kV

12

2

额定频率

Hz

50

3

工频耐压1min

对地、相间

kV

42

断口

kV

48

4

雷电冲击压

对地、相间

kV

75

断口

kV

85

5

额定电流

A

630

6

额定短时耐受电流

kA

20/4s

8

额定峰值耐受电流

kA

50

9

额定短路关合电流

kA

50

10

额定转移电流

A

1750

11

防护等级

IP2X

12

机械等级(负荷开关/接地开关)

5000/3000
