1.概述

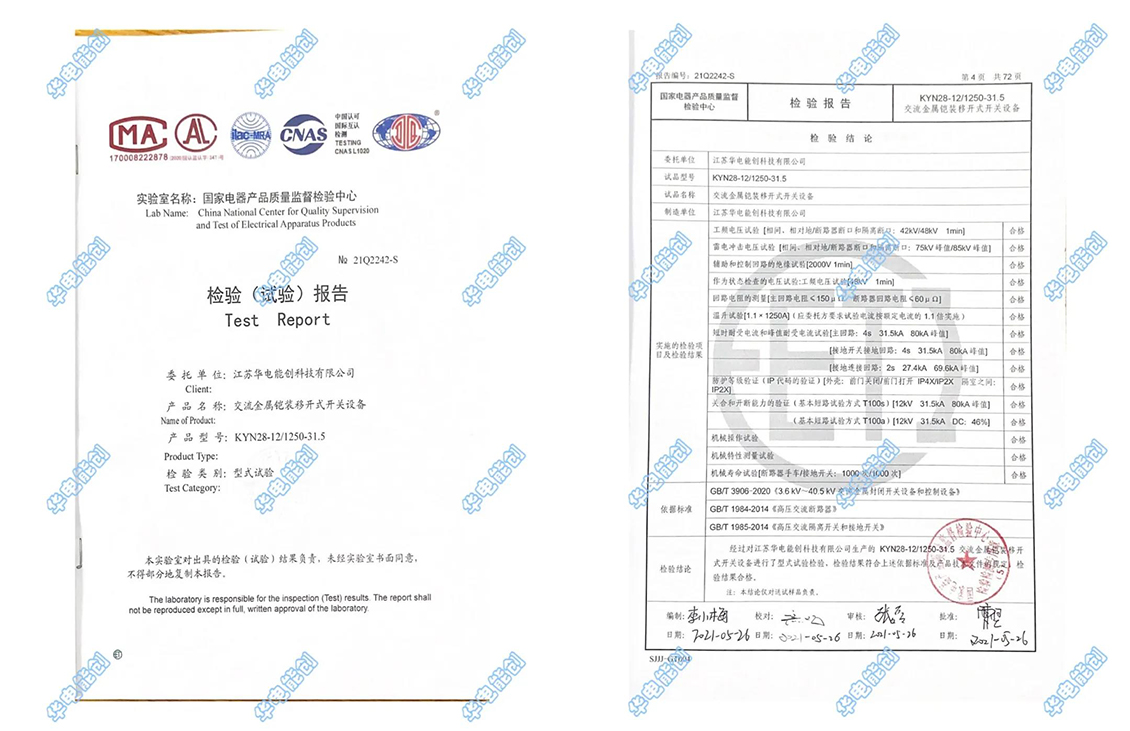

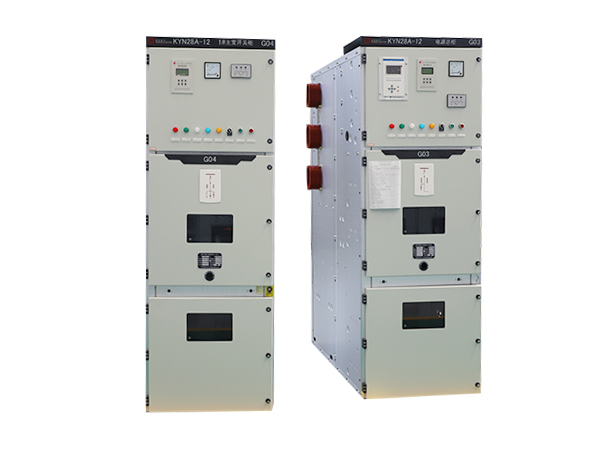

KYN28A -12铠装移开式交流金属封闭开关设备(以下简称开关柜)系三相交流50Hz、额定电压12kV单母线及母线分段系统的户内成套配电装置。适用于各电厂、变电站及机场、码头、厂矿企事业、宾馆、金融高层和民用建筑等户内供电系统,作为接受、分配电能和监测保护电网之用。本产品符合GB/T 3906、DL/T 404标准。通过了国家高压电器质量监督检测中心全部型式试验,且通过了防内部故障电弧试验。具有防止误操作断路器、防止带负荷推拉小车、防止带电合接地开关、防止接地开关在接地位置时送电和防止误入带电间隔(简称五防)的功能,是一种性能优越的配电装置。KYN28A-12开关柜配置性能优良的3AS-12,VD4,HVX12等高压交流真空断路器,具有使用寿命长、分断能力高、频繁操作、运行安全可靠等特点。开关柜二次回路配置动作可靠的控制保护原件;母线采用热缩套管覆盖的绝缘手段、优化电极形状,柜体结构紧凑。KYN28A-12开关柜是技术先进、性能稳定、结构合理、使用方便、安全可靠的配电设备。
2.正常使用条件
环境温度:最高温度+50℃;最低温度-15℃;日平均温度不大于+40℃。
相对环境湿度:日平均相对湿度不大于95%;月平均相对湿度不超过90%。
日平均水蒸气压力不超过2.2kPa;月平均水蒸气压力不超过1.8kPa。
海拔:不大于1000m。
地震烈度:不超过8度。
周围空气:没有明显地受到尘埃、烟、腐蚀性和/或可燃气体、蒸气或盐雾的污染。
在二次系统中感应的电磁干扰的幅值不超过1.6kV。
开关柜内使用的某些元器件及附件不符合上述条件以及使用条件与正常条件不符时,由制造厂和用户协商解决。
性能参数
序号 | 项目 | 单位 | 参数 | ||||
1 | 额定电压 | kV | 12 | ||||
2 | 额定频率 | Hz | 50 | ||||
3 | 额定 绝缘 水平 | 1min工频耐受电压(有效值) | Kv | 相 间 | 42 | 隔离 | 48 |
雷电冲击耐受电压(峰值) | V | 相对地 | 75 | 断口 | 85 | ||
辅助控制回路工频耐受电压 | A | 2000 | |||||
4 | 额定电流 | kA | 630,1250,1600,2000,2500,3150,4000 | ||||
5 | 额定短路开断电流 | kA | 25 | 31.5 | |||
6 | 额定短路关合电流(峰值) | kA | 63 | 80 | |||
7 | 额定短时耐受电流(4s) | kA | 25 | 31.5 | |||
8 | 额定峰值耐受电流 | kA | 63 | 80 | |||
9 | 辅助控制回路额定电压 | V | 直流或交流110/220 | ||||
10 | 防护等级 |
| IP4X(断路器室门打开隔室间IP2X) |
KYN28A-24
概述
KYN28A -24铠装移开式交流金属封闭开关设备(以下简称开关柜)系三相交流50Hz、额定电压24kV单母线及母线分段系统的户内成套配电装置。适用于各电厂、变电站及机场、码头、厂矿企事业、宾馆、金融高层和民用建筑等户内供电系统,作为接受、分配电能和监测保护电网之用。本产品符合GB/T 3906、DL/T 404标准。通过了国家高压电器质量监督检测中心全部型式试验,且通过了防内部故障电弧试验。具有防止误操作断路器、防止带负荷推拉小车、防止带电合接地开关、防止接地开关在接地位置时送电和防止误入带电间隔(简称五防)的功能,是一种性能优越的配电装置。KYN28A-24开关柜配置性能优良的3AS-24,VD4,HVX24等高压交流真空断路器,具有使用寿命长、分断能力高、频繁操作、运行安全可靠等特点。开关柜二次回路配置动作可靠的控制保护原件;母线采用热缩套管覆盖的绝缘手段、优化电极形状,柜体结构紧凑。KYN28A-24开关柜是技术先进、性能稳定、结构合理、使用方便、安全可靠的配电设备。
开关柜可分别适用于中性点经低电阻接地系统和中性点经消弧线圈接地或不接地系统。
开关柜符合GB 3906和DL/T 404的要求。通过了国家高压电器质量监督检测中心全部型式试验,且通过了防内部故障电弧试验。
2.正常使用条件
环境温度:最高温度+40℃,最低温度-25℃,日平均温度不大于+35℃。
海拔:不超过1000m。
相对环境湿度:日平均相对湿度不大于95%;
月平均相对湿度不大于90%;
日平均水蒸气压力不超过2.2kPa;
月平均水蒸气压力不超过1.8kPa。
地震烈度:不超过8度。
周围空气:没有明显地受到尘埃、烟、腐蚀性和/或可燃气体、蒸气或盐雾的污染。
在二次系统中感应的电磁干扰的幅值不超过1.6kV。
开关柜内使用的某些元器件及附件不符合上述条件以及使用条件与正常条件不符时,由制造厂和用户协商解决。
性能参数
序号 | 项目 | 单位 | 参数 | ||
1 | 额定工作电压 | kV | 24 | ||
2 | 额定频率 | Hz | 50 | ||
3 | 额定电流 | A | 630,1250,1600,2000,2500 | ||
4 | 额定绝缘水平 |
|
| 相间、相对地 | 隔离断口 |
1min工频耐受电压 | kV | 65 | 79 | ||
雷电冲击耐受电压 | kV | 125 | 145 | ||
5 | 4s额定短时耐受电流 | kA | 25,31.5 | ||
6 | 额定短路开断电流 | kA | 25,31.5 | ||
7 | 额定峰值耐受电流 | kA | 63,80 | ||
8 | 额定短路关合电流 | A | 63,80 | ||
9 | 母线额定电流 | kA | 630,1250,1600 | ||
10 | 防护等级 |
| 外壳IP4X | ||
隔室门,断路器门打开时IP2X |
KYN61A-40.5
概述
KYN61A-40.5铠装移开式交流金属封闭开关设备(以下简称开关柜)系三相交流50Hz、额定电压40.5kV单母线及母线分段系统的户内成套配电装置。适用于各电厂、变电站及机场、码头、厂矿企事业、宾馆、金融高层和民用建筑等户内供电系统,作为接受、分配电能和监测保护电网之用。本产品符合GB/T 3906、DL/T 404标准。通过了国家高压电器质量监督检测中心全部型式试验,且通过了防内部故障电弧试验。具有防止误操作断路器、防止带负荷推拉小车、防止带电合接地开关、防止接地开关在接地位置时送电和防止误入带电间隔(简称五防)的功能,是一种性能优越的配电装置。KYN61A-40.5开关柜配置性能优良的3AS,VD4,HVX等高压交流真空断路器,具有使用寿命长、分断能力高、频繁操作、运行安全可靠等特点。开关柜二次回路配置动作可靠的控制保护原件;母线采用热缩套管覆盖的绝缘手段、优化电极形状,柜体结构紧凑。KYN61A-40.5开关柜是技术先进、性能稳定、结构合理、使用方便、安全可靠的配电设备。
开关柜结构适应强,主接线方案可达49种以上,能满足用户的各种需要。
开关柜符合GB/T3906和DL/T 404的要求,通过了国家高压电器质量监督检测中心全部型式试验。
2.正常使用条件
环境温度:最高温度+40℃,最低温度-5℃,且平均温度不大于+35℃。
海拔:不超过1000m。
相对环境湿度:
日平均相对湿度不大于95%;
月平均相对湿度不大于90%;
日平均水蒸气压力不超过2.2kPa;
月平均水蒸气压力不超过1.8kPa。
周围空气:没有明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸气和盐雾的污染。
工作场所:来自开关设备和控制设备外部的振动或地动可以忽略。
电磁干扰:在二次系统中感应的电磁干扰的幅值不超过1.6kV。开关柜内使用的某些元器件及附件不符合上述条件以及使用条件与正常条件不符时,由制造厂和用户协商解决。
性能参数:
序号 | 项目 | 单位 | 参数 | ||
1 | 额定工作电压 | kV | 40.5 | ||
2 | 额定频率 | Hz | 50 | ||
3 | 额定电流 | A | 630,1250,1600 | ||
4 | 额定绝缘水平 |
|
| 相间、相对地 | 隔离断口 |
1min工频耐受电压 | kV | 95 | 115 | ||
雷电冲击耐受电压 | kV | 185 | 215 | ||
5 | 4s额定短时耐受电流 | kA | 25 | 31.5 | |
6 | 额定短路开断电流 | kA | 25 | 31.5 | |
7 | 额定峰值耐受电流 | kA | 63 | 80 | |
8 | 额定短路关合电流 | A | 63 | 80 | |
9 | 母线额定电流 | kA | 630,1250,1600 | ||
10 | 防护等级 |
| 外壳IP4X | ||
隔室门,断路器门打开时IP2X |
