变电站运行环境有毒有害气体监测终端
变电站运行环境有毒有害气体监测解决方案由监测终端配接气体探测器构成系统,安装布网方便,对多个监控点集中控制,各通道自动显示,各通道自动巡检、锁定,当环境中探测气体的浓度达到或超过预置报警值时,本地报警器立即发出声光报警,后台管理客户端中弹跳报警信息,提醒值班人员采取安全措施,并驱动进排风风机,保证变电站环境,防止中毒事故,从而保障安全生产。监测系统与气体传感器采用Modbus通讯规约。监测系统预留有和第三方系统数据交互接口,支持标准Modbus、标准IEC104、IEC101、MQTT、IEC61850等协议数据转发,也可以应第三方的需要开发对应的协议。
免费咨询电话:0512-52969973

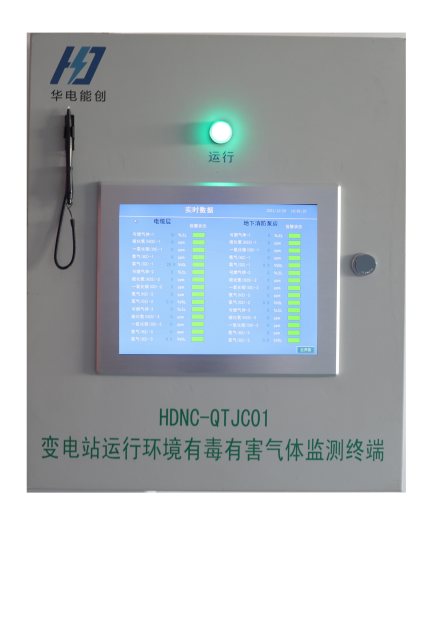

变电站运行环境有毒有害气体监测终端

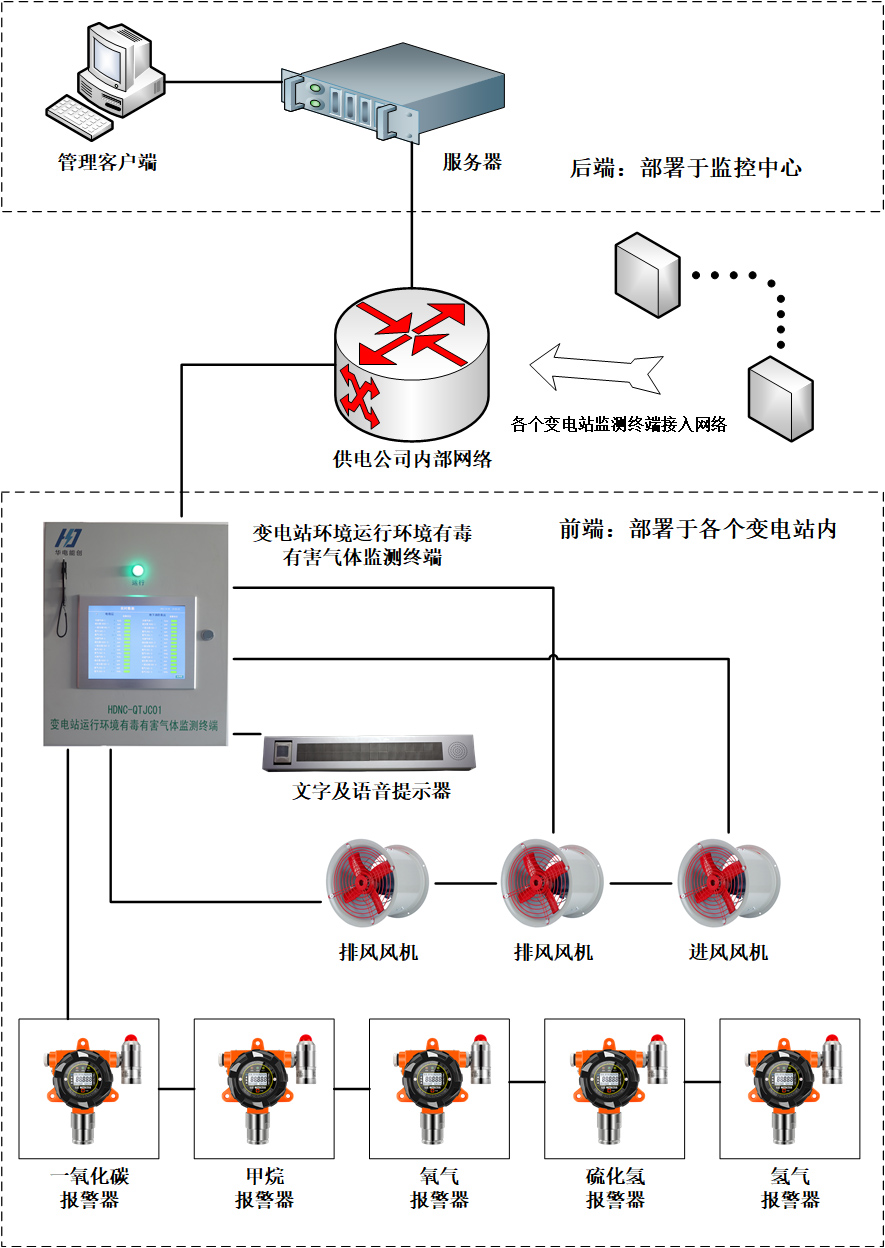

部署方案

       前端:在每个变电站部署运行环境有毒有害气体监测系统,实时监测各气体数据,将监测系统接入供电公司内部网络。

       后端:在监控中心部署管理服务器,用于对各个变电站运行环境的实时监测,并及时处理报警信息。



气体报警器参数

检测气体

一氧化碳(CO/甲烷(CH4/氧气(O2/硫化氢(H2S/氢气(H2

显示方式

128×96 点阵液晶,支持图文显示
1LED状态指示灯,4LED功能指示灯

检测原理

电化学/NDIR非分散式红外

防护等级

IP65

采样方式

扩散式/泵吸式(选配)

环境温度

-40℃~+70℃(极限值)
-40℃~+55℃(典型值)

工作电源

12~24VDC

环境湿度

15~95% RH(无凝露)

显示方式

液晶显示

环境压力

86kPa ~106kPa

模拟信号输出

4~20mA分线(三线制)

外形尺寸

182mm×195mm×107mmHWD

数字信号输出

RS485 Modbus总线(四线制)

配合转换板可在电脑上读取和存储数据

其他输出

2组继电器模块(选配) 高报、低报和报警

信号输出:现场声光报警,报警声音:90分贝(选配)

壳体材料

铝合金

重量

1.5kg

检测精度

±2%F·S

零点漂移

≤±1%F·S/

响应时间(T90)

T90<15s

电气接口

3/4”NPT M

ATEX

Ex d ia IIC T4

UL/CSA

Class I, Div. 1, Groups BCD T4

IECEx

Ex d ia IIC T4

防爆认证

Ex d ia IIC T6



气体报警器选型表

产品型号

检测气体

检测量程

分辨率

SKA/NE-301(CO)

【电化学】

一氧化碳(CO)

0~200ppm

0.1ppm

0~500ppm

0.3ppm

0~1000ppm

0.5ppm

0~2000ppm

1.0ppm

0~5000ppm

2.5ppm

0~10000ppm

5ppm

0~40000ppm

10ppm

SKA/NE-301(CO)

NDIR非分散式红外】

一氧化碳(CO)

0~5000ppm

20ppm

0~1%VOL

0.01%VOL

0~5%VOL

0.01%VOL

0~10%VOL

0.01%VOL

0~20%VOL

0.01%VOL

0~50%VOL

0.01%VOL

0~100%VOL

0.01%VOL



产品型号

检测气体

检测量程

分辨率

SKA/NE-301(CH4)

甲烷(CH4)

0~500ppm

1ppm

0~1000ppm

1ppm

0~2000ppm

1ppm

0~5000ppm

1ppm

0~1%vol

1ppm

0~5%vol

0.1%vol

0~20%vol

0.1%vol

0~50%vol

0.1%vol

0~100%vol

0.1%vol



产品型号

检测气体

检测量程

分辨率

SKA/NE-301(O2)

氧气(NO2)

0~25%vol

0.1%vol

0~30%vol

0.1%vol

0~100%vol

0.1%vol



产品型号

检测气体

检测量程

分辨率

SKA/NE-301(H2S)

硫化氢(H2S)

0~50ppm

0.03ppm

0~100ppm

0.1ppm

0~200ppm

0.1ppm

0~500ppm

1ppm

0~1000ppm

1ppm

0~2000ppm

1ppm

0~5000ppm

5ppm



产品型号

检测气体

检测量程

分辨率

SKA/NE-301(H2)

氢气(H2)

0~500ppm

1ppm

0~1000ppm

1ppm

0~2000ppm

2ppm

0~4000ppm

2ppm

0~5000ppm

3ppm

0~20000ppm

5ppm

0~40000ppm

10ppm
